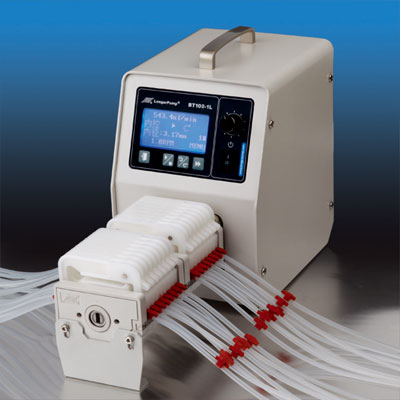

BT100-1L

產品說明

??????? BT100-1L型蠕動泵驅動器能輸出較大扭矩，可安裝多種泵頭。能提供0.002-500(ml/min)的流量范圍。采用大屏幕點陣液晶顯示運行菜單及參數設置菜單，流量與轉速同屏顯示簡潔直觀，人機界面友好。具有流量校正功能，當流量發生偏差時可通過此功能進行校正，從而滿足用戶對流量精度的要求。具有多種控制方式，可以通過標準外控接口以及485通訊接口對蠕動泵進行外部控制。

技術指標

轉速范圍:1.0～100.0rpm,正反轉可逆
速度分辨率:0.1rpm
調速方式:旋轉編碼開關連續調節
顯示方式:128*64型圖形點陣液晶顯示
通訊接口:RS485
外控接口:啟停控制、方向控制、速度控制(0～5V、0～10V、4～20mA可選)
適用電源:AC 220V±10%或AC 110V±10%,50Hz/60Hz
消耗功率:＜50 W
工作環境:溫度0～40℃, 相對濕度 < 80%
驅動器尺寸(L×W×H)： 202×160×239(mm)
驅動器重量:5.34kg
防護等級:IP31

功能特點

流量與轉速同屏顯示，操控更加方便
具有流量校準功能
大屏圖形點陣液晶與脈沖編碼開關配合使用，人機界面更加友好，用戶使用更加便捷
超大輸出扭矩，可適應更多種類的泵頭及更多個通道
具備通迅接口，可為用戶提供通迅協議，也可按用戶要求訂制上位機軟件

其他參數

驅動器	產品編號	適用泵頭	適用軟管	參考流量 （單通道：ml/min）	重量
BT100 - 1L	0502122 0502125	DG15-24	16# 25# 17#	1-380	6.16
		DG15-28??DG15-48	壁厚0.8-1mm?內徑≤3.17mm 13# 14#	0.005-75	6.01
		DG-(2.4.6.8.12.16.24) (6滾輪，10滾輪)	壁厚0.8-1mm? 內徑≤3.17mm	0.0025-48(6滾輪) 0.002-32(10滾輪)	5.82-8.07
		(1.2.3.4.)*YZ1515x (1.2.3.4.)*YZII15x	13# 14# 19# 16# 25# 17# 18#	0.007-380	5.76-7.02
		(1.2.3.4.)*YZ2515x (1.2.3.4.)*YZII25x	15# 24#	1.7-270	5.76-7.02
			15# 24# 35# 36#	1.7-500	5.70-6.

?

?
